综述

混合矩阵：多类型接口多路输入，多类型接口多路输出，具体的说：输入和输出可以包含DVI、HDMI、SDI、VGA、RGB、AV等接口。混合矩阵是插卡式的，每块板卡一般有4个完全相同的接口，输入和输出都是如此，混合矩阵是输入板卡、输出板卡、机箱这三个部分组成。

一、如何选择混合矩阵

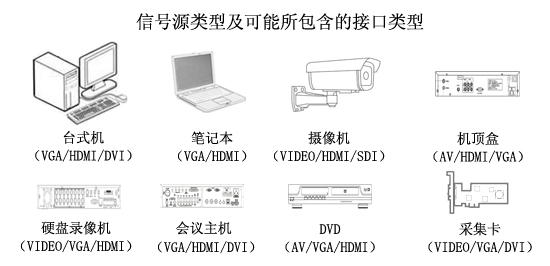

（一）信号源：一般在工程现场有很多类型的信号源，电脑，DVD，摄像机、机顶盒、硬盘录像机等，这些信号源有多种类型的接口， 我们需要统计不同信号源接口的类型及数量，比如：HDMI接口有多少，VGA接口有多少，DVI接口有多少等等，此外部分信号源有多种接口，比如台式电脑可能有HDMI、VGA、DVI这3种接口，我们要根据需求选择接口类型：选择数字高清的有DVI和HDMI，选择模拟的有VGA接口。

（二）显示设备：工程项目中显示设备也有很多种，显示器，拼接屏，投影仪，监视器等，这些显示设备可能有多种接口，我们也同样需要统计显示设备的接口类型及数量，比如：HDMI接口有多少，VGA接口有多少，DVI接口有多少等等，同样部分显示设备有多种接口，比如拼接屏可能有HDMI、DVI、VGA这3种接口，我们同样需要根据需求选择接口类型：选择数字高清的有DVI和HDMI，选择模拟的有VGA接口。

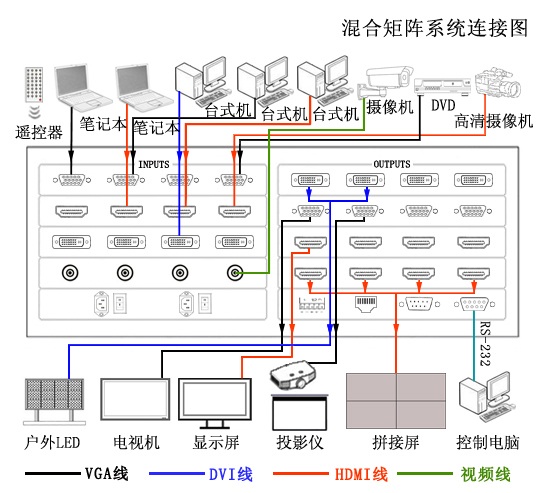

二，系统连接图
